Descrizione del Progetto
Il progetto ha riguardato il calcolo strutturale e la realizzazione degli elaborati grafici necessari alla costruzione di un campo eolico da 18MW, costituito da n.9 aerogeneratori da 2MW cadauno e da n.1 torre anemometrica.
La tipologia di fondazione utilizzata per la maggior parte delle torri prevede un “plinto” diretto in cemento armato di base circolare e fondazioni profonde su pali anch’esse con plinto in cemento armato di base. Le torri sono collegate ai plinti mediante conci in acciaio immerso nel calcestruzzo ed ancorate tramite barre passanti.
La macchina di riferimento è il modello MM92 da 2.0 MW della Repower Systems con altezza della torre al mozzo di 80 m.
Terni Progetti si è inoltre occupata della progettazione di tutte le strade interne al campo eolico.

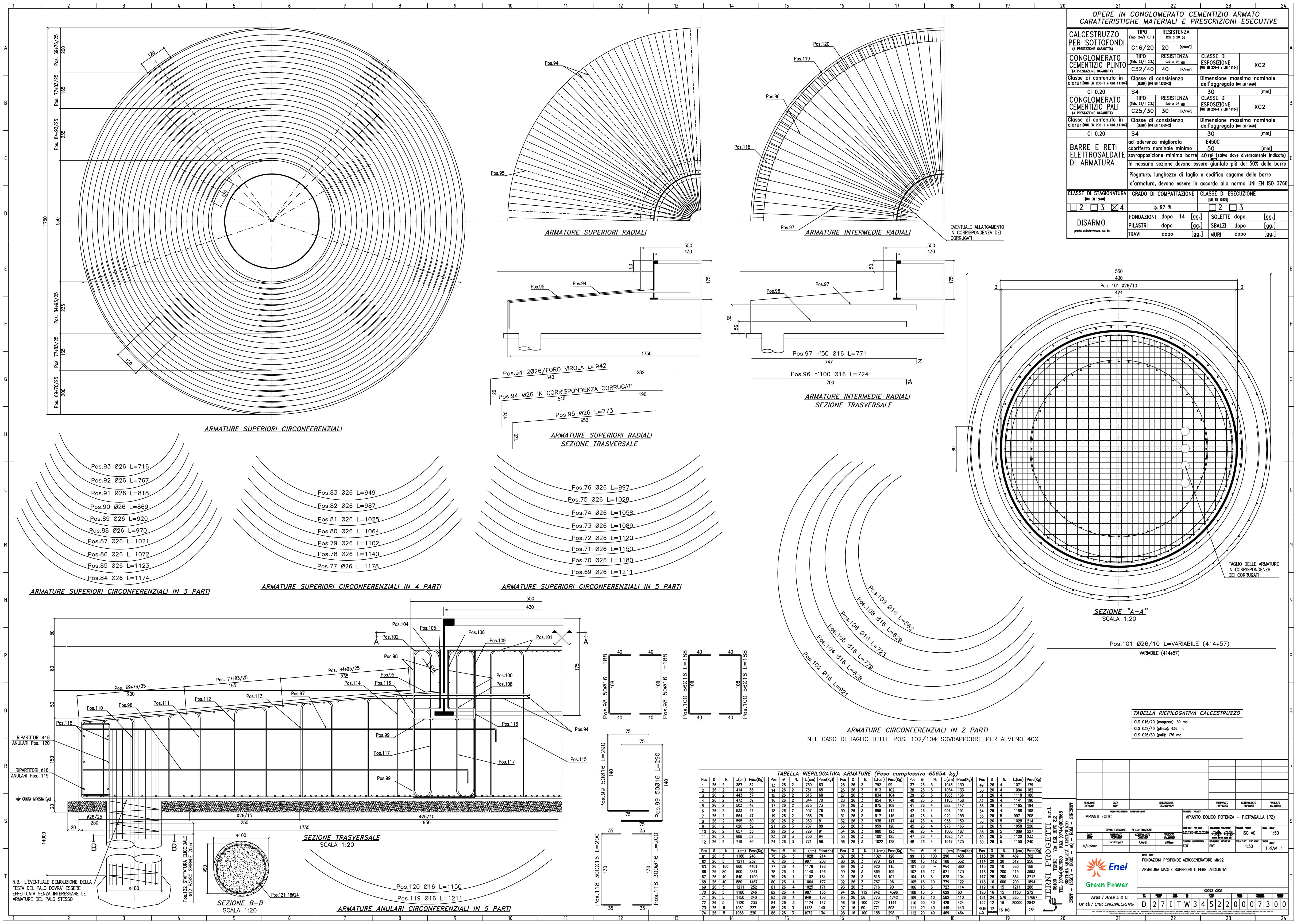

Geometria e Computo materiali fondazioni

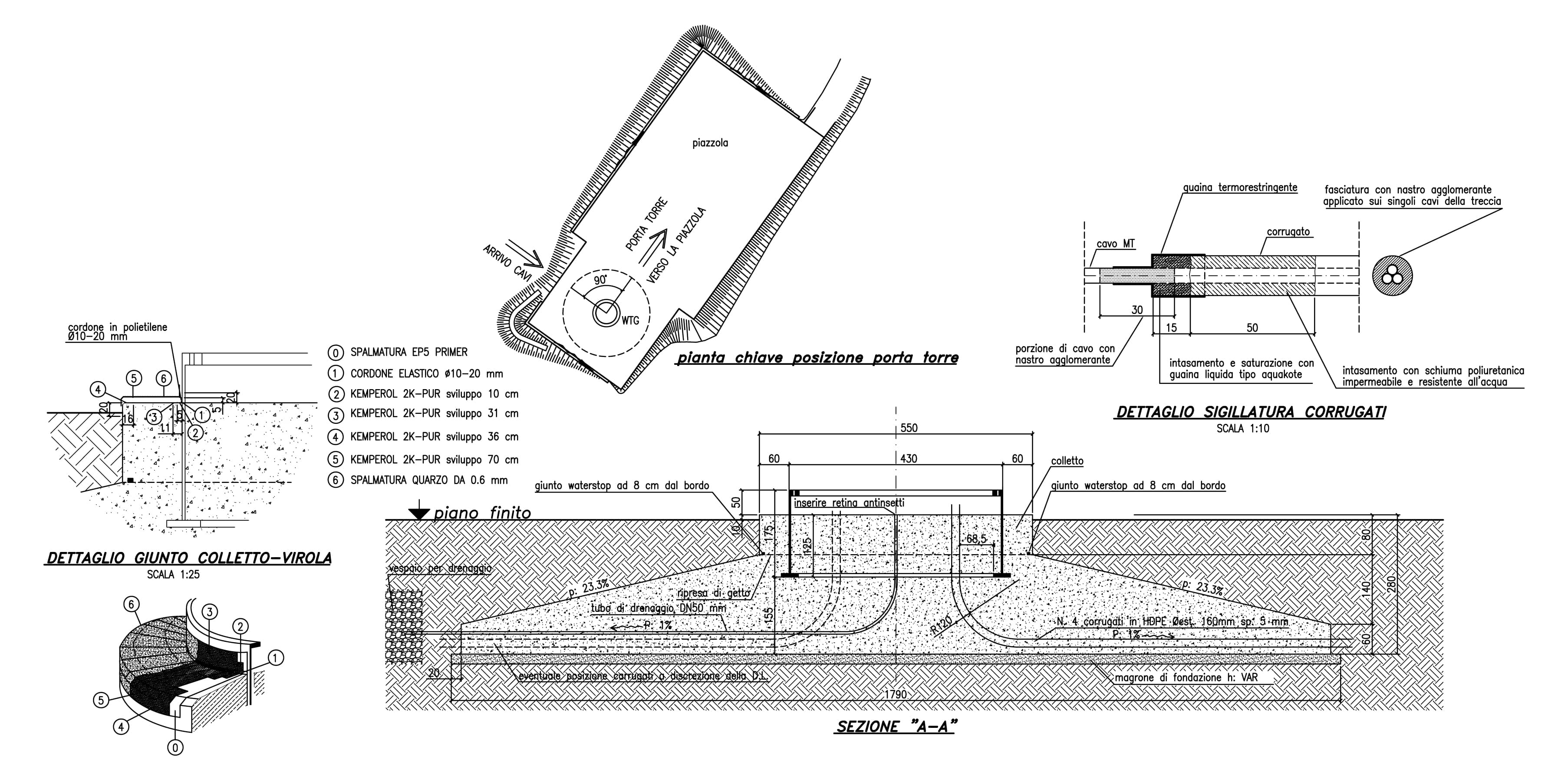

Fondazioni dirette (PLINTO SUPERFICIALE)
Misure: diametro plinto circolare: 17,50 m
Altezza minima esterna: 0,60 m
Altezza massima al centro: 2,80 m
CALCESTRUZZO C32/40: 321 Mc
FERRI DI ARMATURA B450C: 41269 kg

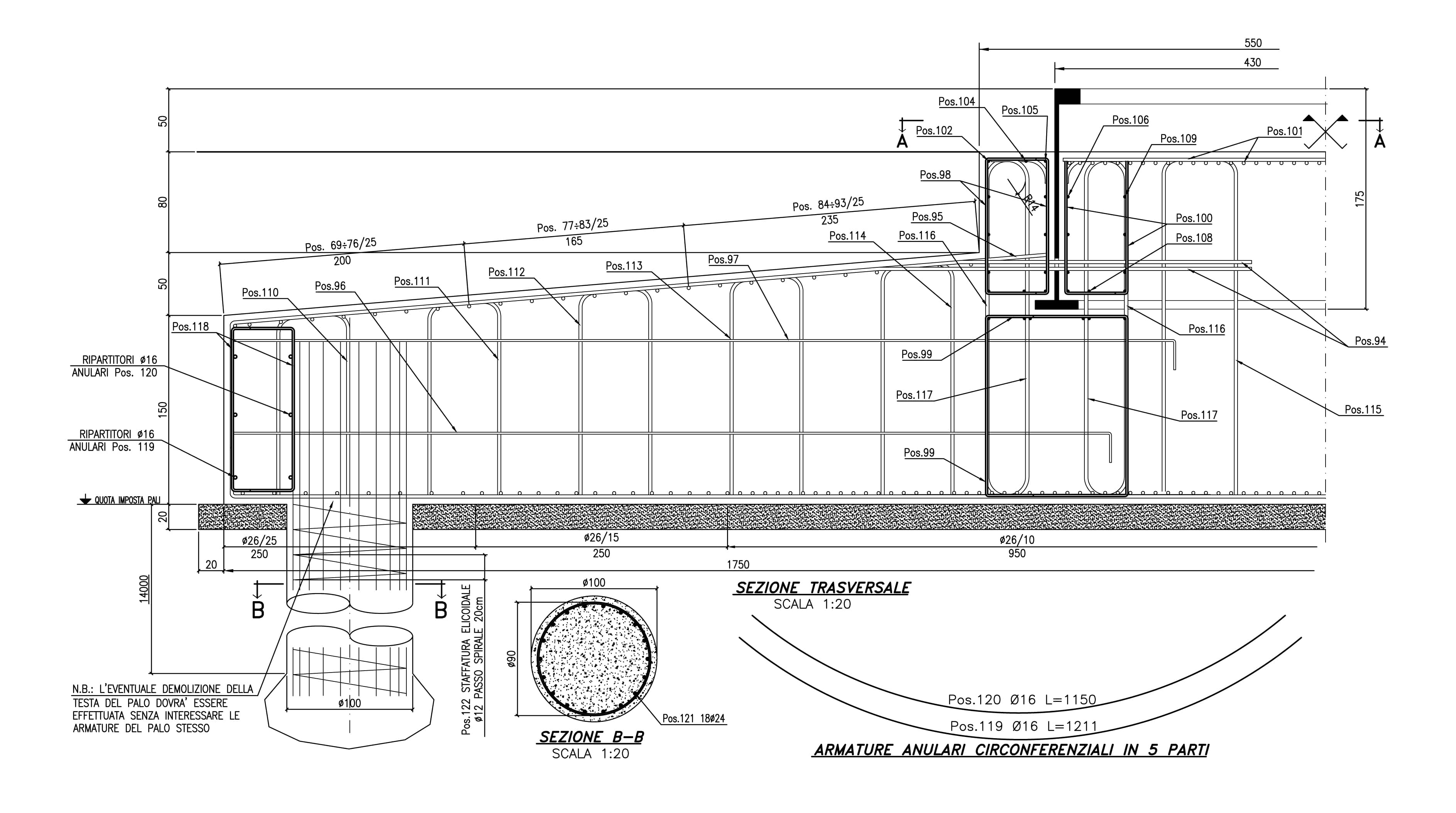

Fondazioni profonde (PLINTO SU PALI)
Misure: diametro plinto circolare: 17,50 m
Altezza minima esterna: 1,50 m
Altezza massima al centro: 2,80 m
N° pali circonferenziali: 16
Diametro dei pali: 1,00 m
Profondità infissione pali: 14 m
CALCESTRUZZO C32/40 Plinto: 436 Mc
FERRI DI ARMATURA B450C Plinto: 45125 kg
CALCESTRUZZO C25/30 Pali: 176 Mc
FERRI DI ARMATURA B450C Pali: 20529 kg
